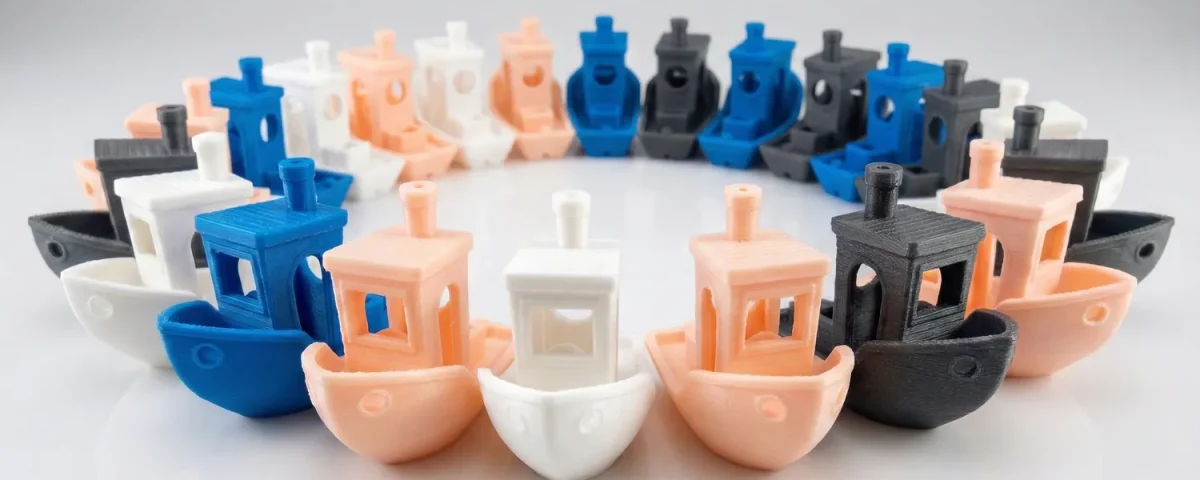

3D Benchy je mali brodić koji je postao simbol cele industrije 3D štampe. Nije napravljan da plovi niti za išta praktično, nego isključivo kao test model koji u jednom printu otkriva šta vaš štampač može, a gde ostaje kratkih rukava. Kreirao ga je Creative Tools AB iz Švedske i objavio 2015. godine, a od tada su odštampane desetine miliona kopija u radionicama i garažama širom sveta. Ako ste ikad videli taj mali brodić i pitali se odakle dolazi i zašto ga svi pominju, evo celog odgovora.
Šta je tačno 3D Benchy?
3D Benchy je standardizovani benchmark model za FDM 3D štampače. Naziv dolazi od engleske reči „benchmark“, što znači referentna tačka za merenje performansi. Namerno je projektovan da u jednom malom printu testira sve ključne geometrijske izazove koje FDM štampač mora da savlada.
Za razliku od nasumičnog modela koji biste odštampali da vidite kako mašina radi, svaki deo brodića tu postoji s tačnim razlogom. Forma broda nije izabrana jer izgleda lepo, nego jer je geometrijski savršena za testiranje.
Ko je napravio Benchy i kada?
Benchy je kreirao Creative Tools AB, švedska kompanija koja se bavi softverom i rešenjima za 3D štampu. Objavili su ga u aprilu 2015. godine na platformi 3DBenchy.com, besplatno za download.
Zajednica je trebala jedan zajednički standard. Pre Benchyja, svako je koristio drugačiji test model i nije bilo načina da se rezultati porede između različitih mašina, materijala ili slicer podešavanja. Jedan model, isti za sve, problem rešen.
Za manje od godinu dana od objavljivanja, Benchy je prihvaćen kao globalni neformalni standard za testiranje FDM štampača. Danas, jedanaest godina kasnije, teško da postoji mašina koja u svom životu nije odštampala bar jednog.
Zašto baš brodić? Šta Benchy testira?
Izgleda jednostavno, ali brodić je precizno osmišljen. U jednom malom modelu spakovan je skoro svaki geometrijski problem koji FDM štampač mora da reši:
| Geometrija | Gde je na Benchyju | Šta testira |
|---|---|---|
| Previsovi (overhangs) | Prednji deo kabine | Koliko daleko FDM može da štampa bez oslonca ispod |
| Mostovi (bridges) | Prozori i ulazi na kabini | Sposobnost premošćavanja praznog prostora |
| Zaobljeni oblici | Ceo trup broda | Preciznost na zakrivljenim površinama |
| Cilindrični otvori | Prozori, ulaz u brod | Dimenzionalna tačnost okruglih oblika |
| Visoki tanki delovi | Dimnjak | Retrakcija filamenata i stabilnost tokom štampe |
| Sitni tekst | Natpis „3DBenchy.com“ na trupu | Nivo detalja koji štampač može da postigne |
| Ravna gornja površina | Paluba broda | Kvalitet završnog sloja |
Ako Benchy izađe čisto, bez dlačica, bez iskrivljenja, s čistim bridovima i čitljivim tekstom, štampač radi kako treba i možete početi s pravim projektima.
Šta loš Benchy otkriva o vašem štampaču?
Svaki defekt na modelu govori tačno šta treba korigovati, i brže nego bilo koji drugi test.
Iz našeg iskustva, Benchy štampamo posle svakog servisiranja štampača i posle prelaska na materijal na kome nismo radili duže vreme. Brže nam kaže šta treba podesiti nego sat vremena štampe na nekom „normalnom“ modelu.
Šta koji defekt znači:
- Dlačice i konci između delova – loša retrakcija. Materijal se ne uvlači dovoljno brzo između pokreta glave.
- Iskrivljen ili odlepljen trup – adhezija na platformi nije dobra ili platforma nije dovoljno zagrejana. Posebno čest problem s ABS-om.
- Valoviti zaobljeni delovi trupa – brzina štampe je previsoka ili akceleracija nije podešena.
- Previsovi koji se savijaju ili urušavaju – temperatura ekstrudera je previsoka, materijal se ne hladi dovoljno brzo, ili sistem hlađenja nije dovoljan.
- Dimnjak koji se naginje ili prelama – rezonancija i vibracije tokom štampe, poznato kao ghosting ili ringing.
- Nečitljiv tekst na trupu – nedovoljna preciznost, mada na fleksibilnim materijalima kao što je TPU to nije greška nego normalno.
Savršen Benchy ne postoji na svakom materijalu. PLA generalno daje najurednije rezultate jer se lako hladi i ponaša predvidljivo. Na PETG-u ćete skoro uvek videti nešto više dlačica nego na PLA, to je osobina materijala, a ne greška u podešavanju. Ako vas zanima koji materijal šta znači u praksi, pročitajte naš tekst o vrstama filamenata za 3D štampu.
Licenca: šta znači i da li se Benchy slobodno koristi?
Benchy je pod Creative Commons CC BY-ND 4.0 licencom. Dve klauzule su bitne za praktičnu upotrebu:
- BY (Attribution) – ko god ga javno koristi ili deli, treba da navede Creative Tools AB kao autora.
- ND (No Derivatives) – model se ne sme menjati. Nema skaliranja, dodavanja delova, niti kombinovanja s drugim modelima pa da se to pušta pod istim imenom.
Za ličnu upotrebu i testiranje nema nikakvih ograničenja. Downloadovati, štampati, pokloniti, sve slobodno.
Zbog ND klauzule postoje neslužbene varijante pod drugačijim imenima, Benchy s krilima, džinovski Benchy i slično. Te inačice nisu originalni 3D Benchy i ne smeju se zvati tim imenom.
Zašto je Benchy kulturni simbol 3D štampe?
Malo koji alat prepoznaju podjednako okoreli inženjeri i potpuni početnici. Benchy je jedan od retkih.
Svako ko se ikad ozbiljnije bavio 3D štampom ima svoju priču. Onaj koji se odlepio u drugom satu. Onaj koji je izašao savršeno i dao zeleno svetlo za pravu produkciju. Onaj koji je poklonjen na meetupu kao šaljivi suvenir. Te priče su ga pretvorile u simbol.
U 3Dimenzije smo odštampali toliko Benchyja da smo prestali da ih brojimo. Svaki novi štampač koji uđe u radionicu na prvom radnom danu štampa Benchy. Tek kad prođe, znamo da možemo da ga stavimo u produkciju.
Benchy se danas pojavljuje na majicama, kao privesak za ključeve, kao kolekcionarski predmet odštampan u skupim materijalima. Postoji i neformalna „speed benchy“ scena, takmičenje ko može najbrže da ga odštampa, gde rekordni printovi na ultra-brzim mašinama traju svega nekoliko minuta.
Česta pitanja
Koliko dugo traje štampa 3D Benchyja?
Na standardnim FDM podešavanjima (visina sloja 0.2 mm, brzina 50-60 mm/s), Benchy traje između 2 i 3 sata. Na bržim štampačima s optimizovanim profilima može se završiti ispod sat vremena.
Na kom materijalu se štampa Benchy?
Najčešće na PLA jer se lako štampa i daje najjasnije rezultate bez posebnog podešavanja. Može se odštampati i na PETG, ASA, ABS ili skoro bilo kom drugom FDM materijalu, ali PLA je standard za testiranje jer je predvidljiv i ne zahteva grejanu komoru.
Može li se Benchy koristiti za išta?
Benchy nema praktičnu primenu. Premali je, nema korisnog prostora unutra i nije ni plovilo ni alat. Koristi se kao test i kao dekoracija ili poklon unutar zajednice ljubitelja 3D štampe.
Postoji li Benchy za resin SLA štampu?
Benchy se može odštampati i na resin štampačima, ali mu je primarna namena testiranje FDM mašina. Na resinu ćete dobiti mnogo čistije detalje, što je i očekivano, ali test nije direktno uporediv jer su tehnologije sasvim drugačije. Ako vas zanima ta razlika, pročitajte naš članak o nivoima detalja FDM vs resin štampe.
Ko je vlasnik 3D Benchyja?
Vlasnik je Creative Tools AB iz Švedske. Model je besplatno dostupan na 3DBenchy.com pod CC BY-ND 4.0 licencom od aprila 2015. godine.
Jedan mali brodić koji je promenio industriju
Tehnički gledano, Benchy je beskoristan predmet. Ne plovi, ničemu ne služi i nema funkcionalan prostor unutra. Ali u toj maloj figuri spakovan je skoro ceo priručnik za FDM štampu, i upravo zato ga prepoznaje svako u industriji.
Ako vas zanima šta sve vaš projekat može da „prođe“ kroz naš štampač, pošaljite nam model ili opišite ideju. Sve o tome šta radimo i na čemu štampamo naći ćete na stranici naše FDM 3D štampe.
