Imaš fizički predmet koji treba kopirati, ali geometrija je toliko složena da bi ručno modelovanje trajalo danima. 3D skeniranje rešava upravo to: fizički objekat pretvara u digitalni 3D model koji se može direktno poslati na štampu, modifikovati ili arhivirati.
Evo šta je ta tehnologija, kako funkcioniše i kad ima smisla koristiti je umesto klasičnog modelovanja.
Šta je 3D skeniranje
3D skeniranje je tehnika digitalizacije fizičkih objekata iz stvarnog sveta u digitalni 3D model. Rezultat procesa je takozvana mreža poligona (polygon mesh), skup hiljada ili miliona trouglova koji zajedno opisuju površinu skeniranog predmeta.
Za razliku od 3D modelovanja gde neko od nule crta model u softveru, skeniranje „meri“ postojeći objekat i pretvara te mere u digitalni zapis. Predmet ostaje netaknut, a vi dobijate tačnu digitalnu kopiju njegove geometrije.
Kad ima smisla skenirati umesto modelovati
Nije svaki predmet kandidat za skeniranje. Postoje situacije gde skeniranje štedi vreme i novac, i situacije gde je klasično modelovanje brže i preciznije.
Skeniranje se isplati kada:
- Objekat ima složenu organsku geometriju: krivine, nepravilne oblike, površine koje je teško izmeriti metar trakom
- Postoje skriveni uglovi, ulegnutosti ili delovi koji su teško dostupni za merenje
- Potreban je reverzni inženjering: kopirate rezervni deo čija dokumentacija ne postoji
- Radi se o skulpturi, figurici, anatomskom modelu ili bilo čemu biološkog porekla
- Imate originalni predmet koji treba tačno reprodukovati, a tolerancije su važne
Klasično modelovanje je bolje kad:
- Predmet ima pravilnu geometriju: kutije, cevi, standardni mehanički delovi
- Postoje crteži, dimenzije ili tehnička dokumentacija
- Treba napraviti nešto što ne postoji u fizičkom obliku
- Potrebne su precizne tolerancije koje skeniranje ne može garantovati
Dve glavne metode 3D skeniranja
1. Fotogrametrija
Fotogrametrija koristi obične fotografije da rekonstruiše 3D model. Može biti potpuno besplatna jer za nju je dovoljan smartphone ili bilo koji fotoaparat.
Proces izgleda ovako: objekat se fotografiše 50 do 80 puta iz različitih perspektiva, pri čemu svaka fotografija mora imati preklapanje s prethodnom kako bi softver pronašao zajedničke referentne tačke. Iz tih tačaka softver gradi oblak tačaka (point cloud), a iz oblaka formira mrežu poligona.
Nekoliko stvari su ključne za dobar rezultat:
- Objekat i okruženje ne smeju se pomerati tokom fotografisanja
- Senke i refleksije narušavaju rezultat; ravnomerno difuzno svetlo daje mnogo bolji model
- Sjajne i transparentne površine su problem: staklo, ogledala i lakirana plastika gotovo uvek daju loše rezultate bez pripreme
- Ako neki deo objekta nije pokriven fotografijama, model će na tom mestu imati rupu
Alati kao što su RealityCapture, Metashape ili čak besplatni COLMAP mogu iz serije fotografija izvući upotrebljiv 3D model. Ako želiš da probaš sam, korak po korak smo to opisali u vodiču Fotogrametrija telefonom.
2. Strukturisano svetlo (structured light)

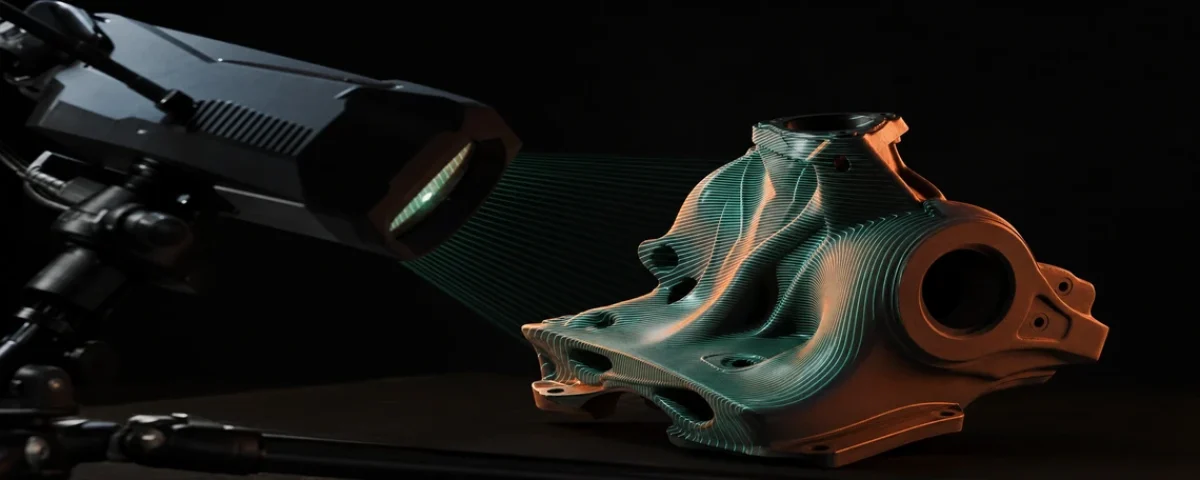

Ovo je metoda koju koriste profesionalni 3D skeneri. Umesto kamera koje fotografišu, skener projektuje šablone svetlosti, obično seriju paralelnih linija, direktno na površinu objekta.
Kamere zatim prate kako se te linije deformišu oko oblika objekta. Analizom deformacija softver matematički rekonstruiše trodimenzionalnu geometriju. Rezultat je znatno precizniji od fotogrametrije.
Mane su očigledne: oprema je skupa, a skeniranje zahteva potpuni mrak ili bar jako kontrolisano svetlo. Ambijentalno svetlo ometa preciznost jer komplikuje analizu projektovanih šablona.
Za profesionalne primene kao što su stomatološke proteze, alatišta, automobilski delovi i industrijska kontrola kvaliteta, ova metoda je standard. Za hobiste i manje zahtevne projekte, fotogrametrija je sasvim dovoljna.
Šta se dešava posle skeniranja
Ovo je deo koji mnogi zaborave da uzmu u obzir: sirovi sken skoro nikad nije spreman za 3D štampu.
Mreže dobijene skeniranjem gotovo uvek sadrže greške. Rupe na površini, preklapajući poligoni, šum i višak geometrije. Sve to treba rešiti pre nego što model pošaljete na štampu. Ovaj proces se zove mesh repair ili cleanup.
Alati koji se koriste za doradu su Fusion 360, Meshmixer (besplatan), Netfabb, ili specijalizovani softveri kao što je Geomagic. Ozbiljniji projekti zahtevaju i manuelno modelovanje pojedinih delova koji su loše skenirani.
Zavisno od složenosti skeniranog predmeta i potrebnog nivoa preciznosti, dorada može potrajati od sat vremena do nekoliko dana.
Primeri primene u praksi
Reverzni inženjering delova: Firma ima stari mašinski deo čiji dobavljač ne postoji. Sken daje geometriju, model se malo prilagodi tolerancijama, i deo se odštampa u odgovarajućem materijalu.
Kopiranje skulptura i umetničkih radova: Keramička figura, kip, maketa. Sve što ima složenu organsku formu idealno je za skeniranje.
Medicinska i stomatološka primena: Skeniranje anatomije pacijenta za izradu ortoza, proteza ili stomatoloških pomagala. Ovde se koriste specijalizovani medicinski skeneri.
Digitalna arhivizacija: Muzejski eksponati, stari predmeti, kulturno nasleđe. Skeniranje čuva tačnu digitalnu kopiju čak i ako fizički original propadne ili se ošteti.
Prilagođavanje postojećih predmeta: Imate kućište nekog uređaja i treba da napravite adapter koji savršeno nalegne. Skeniranjem dobijate tačnu geometriju i možete modelovati oko nje.
Česta pitanja
Da li skeniranje zamenjuje 3D modelovanje?
Ne. To su dve različite tehnike s različitim primenom. Skeniranje kopira ono što postoji, modelovanje pravi ono što ne postoji. U praksi se često kombinuju: sken daje polaznu tačku, a modelovanje dodaje ono što skeniranje nije uhvatilo ili što treba izmeniti.
Koliko je precizno 3D skeniranje?
Zavisi od metode i opreme. Profesionalni structured light skeneri dostižu preciznost od 0,01 do 0,05 mm. Fotogrametrija je obično manje precizna, ali za mnoge primene sasvim dovoljna.
Mogu li sam skenirati predmet kod kuće?
Da, fotogrametrijom. Telefon, dobar softver, strpljenje i ravnomerno svetlo su dovoljni za jednostavne predmete. Rezultat neće biti industrijski, ali za reprodukciju ukrasnih predmeta ili hobistički rad sasvim prolazi.
Šta ako predmet ima sjajnu površinu?
Sjajne i transparentne površine blokiraju skeniranje jer odbijaju ili propuštaju svetlost umesto da je difuzno rasipaju. Rešenje je privremeni premaz, specijalni matnirajuči sprej koji se posle skida.
Zaključak
3D skeniranje je alat koji ima jasno definisanu primenu: digitalizacija fizičkih predmeta koji su previše složeni za ručno merenje i modelovanje. Fotogrametrija ga čini dostupnim svakome s telefonom, dok structured light skeniranje donosi industrijsku preciznost za profesionalne potrebe.
Dorada mreže i prilagođavanje za štampu zahtevaju i znanje i softver. Sirovi sken je polazna tačka, ne gotov proizvod.
