Nozla je vrh štampačke glave kroz koji izlazi rastopljeni filament i ona određuje širinu linije, nivo detalja i koje materijale štampač može da obradi. Prečnik od 0,4 mm je industrijski standard jer nudi pravi balans između kvaliteta i brzine. Materijal od kog je nozla napravljena određuje s kojim filamentima može da radi i koliko traje.
Šta tačno radi nozla 3D štampača?
Nozla je poslednja tačka u sistemu ekstruzije. Filament prolazi kroz grejalicu, topi se, a onda izlazi kroz otvor čiji prečnik diktira širinu svake linije koja se polaže na model. Taj jedan prečnik utiče na tri stvari:
- Brzina štampanja: širi otvor znači više materijala po potezu, pa se ista zapremina štampa brže
- Nivo detalja: uži otvor daje finiju liniju i može da reprodukuje sitnije detalje
- Kompatibilnost sa materijalima: filamenti s abrazivnim česticama troše meke nozle
Koji prečnici nozle postoje i koji je pravi izbor?
Najčešći prečnici su 0,25 mm, 0,4 mm, 0,6 mm, 0,8 mm i 1 mm, a svaki nosi drugačiji kompromis.
| Prečnik | Brzina | Nivo detalja | Gde se koristi |
|---|---|---|---|
| 0,25 mm | spora | izuzetno fina | retko, sklon začepljenjima |
| 0,4 mm | standardna | dobra | default za gotovo sve projekte |
| 0,6 mm | brža | srednja | veći funkcionalni delovi |
| 0,8 mm | brza | gruba | krupni delovi, kraći rokovi |
| 1 mm | najbrža | gruba | masivni delovi, dekoracije |
Mi u 3Dimenzije radimo sa 0,4 mm nozlom kao standardom za gotovo svaki projekat jer daje pravi odnos kvaliteta i brzine. Nozle manjeg prečnika izbegavamo jer su sklone začepljenjima, a zastoj u produkciji ne isplati se u odnosu na dobitak u detaljima. Za projekte gde je brzina prioritet, prelazimo na 0,6 mm nozlu i podižemo visinu sloja na 0,3 mm. Ta kombinacija spada u glavne faktore za ubrzanje štampe, mada nije jedino što podešavamo. Kada projekat stvarno traži izuzetno fine detalje, pravi alat je resin štampa, a ne uža nozla na FDM mašini.
Nozla od 0,6 mm ima smisla kada je prioritet brzina, ali prelazak na nju nije trivijalan. Debljina zidova modela mora biti umnožak prečnika nozle da bi se deo pravilno štampao. Ako model dolazi sa zidom od 0,8 mm, a nozla je 0,6 mm, slicer neće znati kako da ga popuni kako treba. Zbog toga kod projekata gde koristimo širu nozlu prilagođavamo model, ne nozlu projektu. Uz 0,6 mm nozlu obično podižemo i visinu sloja na 0,3 mm, što je kombinacija koja daje najveće ubrzanje. Nozla i visina sloja su dva ključna parametra za brzinu, ali nisu jedini.

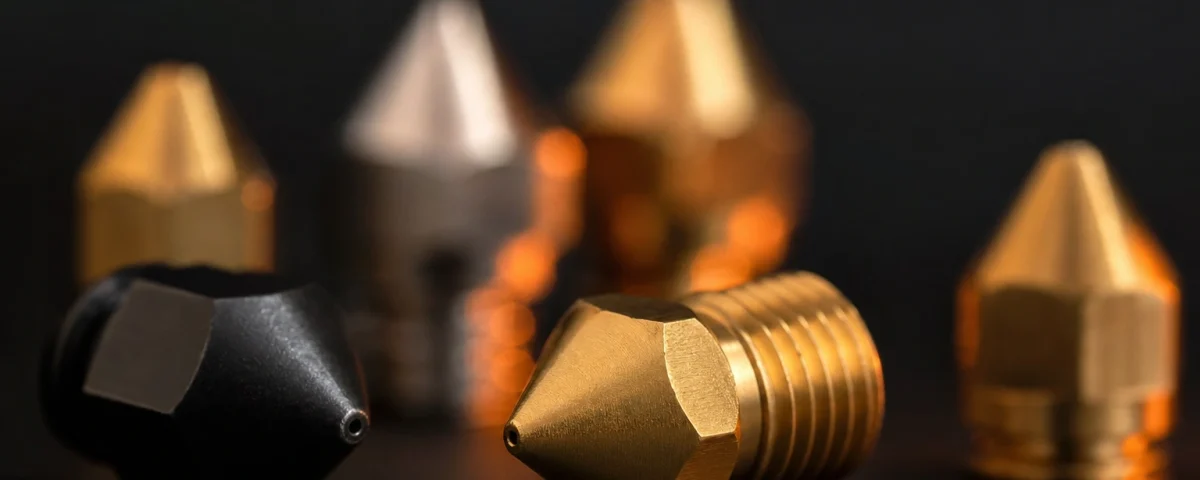

Od čega se prave nozle i koji tip je za koji materijal?
Materijal nozle je bitan koliko i njen prečnik. Razlog je abrazija: filamenti koji sadrže kratka vlakna ili čestice bruse nozlu iznutra sa svakim prolazom.
Bronzana (mesing) nozla je standardna i najzastupljenija. Odlična provodljivost toplote, brzo se zagreje i ravnomerno topi filament. Radi bez problema sa PLA, PETG, ASA, TPU i svim standardnim materijalima. Jedini minus je njena relativna mekoća.
Bronzana nozla i abrazivni filamenti ne idu zajedno. Carbon fiber PETG, PA11-CF i PC-CF sadrže kratka ugljična vlakna koja bruse nozlu. Rezultat je deformisan otvor, pad kvaliteta štampe i ranije menjanje nozle nego kod standardnih materijala.
Nozla od ojačanog čelika (hardened steel) je znatno tvrđa. Obavezna za sve CF i metalne kompozite, troši se višestruko sporije od bronzane na abrazivnim materijalima. Razlika u odnosu na bronzu: lošija je u provodljivosti toplote, pa zahteva nešto višu temperaturu ekstruzije.
Nozla sa dijamantskim premazom pruža najveću otpornost na habanje, za najozbiljnije abrazivne filamente i intenzivnu produkciju. Naši štampači su opremljeni dijamantskim nozlama.
| Tip nozle | Odgovarajući materijali | Trajnost |
|---|---|---|
| Bronzana (mesing) | PLA, PETG, ASA, TPU, standardni | srednja |
| Ojačani čelik | CF filamenti, metalni kompoziti, keramika | visoka |
| Dijamantska | svi materijali, intenzivna upotreba | izuzetno visoka |
Zašto prečnik i tip nozle utiču na cenu štampe?
Kod projekata koji stižu u 3Dimenzije, nozla je faktor cene na dva načina.
Prečnik i vreme štampanja. Uži otvor znači više prolaza po sloju i duže vreme rada mašine. Predmet sa sitnim detaljima koji se štampa na 0,4 mm traje duže od krupnog funkcionalnog dela na 0,6 mm, i to se direktno odražava na cenu.
Specijalni materijali i tip nozle. Abrazivni filamenti kao što su CF materijali zahtevaju odgovarajuću nozlu. Taj hardverski zahtev ulazi u ukupnu procenu projekta jer znači troškove na skupljim potrošnim komponentama.
Ako naručujete kod nas, ne morate da razmišljate o nozlama. Biramo pravi alat za svaki projekat i, kada je potrebno, prilagođavamo model. Pominjemo sve ovo jer pomaže da se razume zašto se cena razlikuje između projekata naizgled slične veličine.
Česta pitanja o nozlama 3D štampača
Koja nozla je standardna za FDM 3D štampanje?
Bronzana nozla prečnika 0,4 mm je industrijski standard koji koriste gotovo sve FDM 3D štamparije. Nudi pravi odnos brzine, detalja i kompatibilnosti sa materijalima, pa je i u 3Dimenzije to naš podrazumevani izbor za projekte koji ne zahtevaju drugačiji pristup.
Mogu li da odštampam carbon fiber filament na standardnoj bronzanoj nozli?
Ne. CF filamenti sadrže abrazivna ugljična vlakna koja oštećuju bronzanu nozlu znatno brže nego standardni materijali. Za Carbon Fiber PETG, PC-CF i PA11-CF neophodna je nozla od ojačanog čelika ili dijamantska. Na bronzanoj, otvor se deformiše, kvalitet pada i nozlu treba menjati.
Zašto 3D štamparije ne koriste nozle od 0,2 mm za još finiji detalj?
Uske nozle su sklone začepljenjima i zahtevaju precizno kontrolisane uslove. Za industrijsku produkciju, rizik od zastoja i škarta premašuje dobitak u detaljima. Kada je potreban izuzetno fini detalj, pravi alat je resin štampa koja radi na principu UV polimerizacije, a ne ekstruzije filamenta, i postiže detalje ispod 0,1 mm.
Šta se desi ako debljina zida modela nije umnožak prečnika nozle?
Slicer softver pokušaće da popuni zid, ali rezultat često bude tanak, krhak ili sa vidljivim prazninama. Zato kod prelaska na 0,6 mm nozlu debljinu zidova prilagođavamo na umnožak od 0,6 mm, na primer 1,2 mm ili 1,8 mm. Ta korekcija pravi veliku razliku u strukturnom integritetu dela.
Da li prečnik nozle utiče na čvrstoću dela?
Posredno, da. Šira nozla polaže deblje linije koje mogu poboljšati slepljivanje između slojeva na funkcionalnim delovima. Uži prečnik daje finiji izgled ali potencijalno slabiju adheziju na debelim zidovima. Za delove koji trpe napone, standardno idemo na 0,4 mm sa dovoljnom debljinom zida.
Izbor nozle u praksi nije nešto o čemu kupac treba da brine. Dobra 3D štamparija bira alat prema projektu. Razumevanje principa, ipak, pomaže da se shvati zašto različiti projekti imaju različite cene i zašto nije svejedno da li štampač koji ste unajmili koristi odgovarajuću opremu za materijal koji tražite.
Ako imate projekat koji zahteva specifičan materijal ili fine detalje, pošaljite nam model na procenu i predložićemo pravo rešenje.
