3D štampanje je proces u kome digitalni 3D model postaje pravi, fizički predmet, sloj po sloj, direktno iz mašine. Umesto da se materijal seče ili liva u kalup, štampač gradi objekat odozdo naviše i dodaje materijal tačno tamo gde je potreban. Radi se na dva glavna načina: filamentom, što se zove FDM štampanje, ili tečnom smolom koja se stvrdnjava svetlom, što se zove resin ili SLA štampanje. Dole objašnjavamo ceo proces korak po korak, onako kako izgleda u praksi u našoj radionici u Novom Sadu.
Šta je 3D štampanje, kratko objašnjeno
3D štampanje (aditivna proizvodnja) je tehnika izrade fizičkih predmeta dodavanjem materijala sloj po sloj, prema digitalnom 3D modelu. Razlikuje se od klasične proizvodnje po tome što ništa ne skida sa komada materijala, nego ga gradi. Kod CNC glodanja, na primer, mašina seče višak iz bloka materijala dok ne ostane željeni oblik. Kod 3D štampanja nema viška, deo nastaje tako što mašina nanosi tanke slojeve jedan preko drugog, od dna ka vrhu, dok se ceo oblik ne završi.
Ta razlika je razlog zašto 3D štampanje može da napravi oblike koje je klasičnim putem teško ili skupo izraditi: unutrašnje šupljine, organske krivine, delove sa pokretnim spojevima odštampane odjednom. Cena kalupa i alata otpada, pa 3D štampanje ima smisla i kada je potreban samo jedan komad ili mala serija.
Kako funkcioniše 3D štampanje, korak po korak
Proces od ideje do gotovog dela ide kroz nekoliko koraka, i svaki od njih utiče na to kako će gotov proizvod izgledati.
- 3D model. Sve počinje od digitalnog 3D modela. Klijent može doći sa gotovim STL fajlom, ili sa idejom, skicom i merama koje mi pretvorimo u model kroz 3D modelovanje u Fusion 360.
- Slajsovanje. Softver za slajsovanje seče model na hiljade tankih horizontalnih slojeva i pretvara svaki sloj u tačna uputstva za štampač (koliko materijala, kojom brzinom, kojom putanjom).

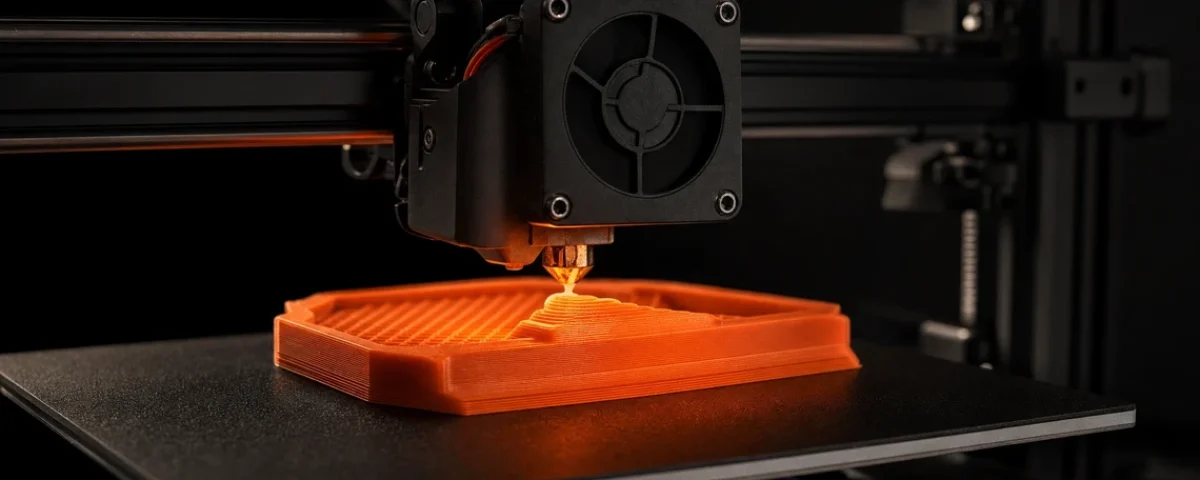

- Štampanje sloj po sloj. Kod FDM štampe, filament se topi i ekstrudira kroz zagrejanu nozlu koja crta svaki sloj na osnovu tih uputstava. Kod resin štampe, UV svetlo stvrdnjava tečnu smolu tačku po tačku, sloj po sloj, iz platforme koja se polako podiže iz kade sa materijalom.
- Naknadna obrada. Kod filamenta se skida podrška (privremeni oslonci koji drže deo tokom štampe) i po potrebi brusi ili boji. Kod resina ide kroz Wash and Cure jedinicu, deo se opere od viška smole i dodatno UV stvrdne, čime dobija konačnu čvrstoću.
Najčešći problem kod početnika nije sama štampa, nego priprema fajla. Model sa rupama u mreži (takozvana non-manifold geometrija) zna da napravi grešku već u slajsovanju, pre nego što štampač uopšte krene. Zato svaki fajl kod nas prolazi proveru pre nego što uđe u red za štampu, umesto da se problem otkrije tek na pola posla.
FDM ili resin: koja tehnologija je za šta
Obe tehnologije grade deo sloj po sloj, ali rezultat i namena su različiti. FDM je izbor kada deo mora da izdrži upotrebu, a resin kada je prioritet detalj i glatkoća površine.
| FDM (filament) | Resin (SLA) | |
|---|---|---|
| Materijal | Plastični filament (PLA, PETG, ASA, TPU i drugi) | Tečna fotopolimerna smola (resin) |
| Maksimalna radna zapremina (jedan deo) | 360×360×360 mm | 277,848×156,264×300 mm |
| Najbolje za | Funkcionalne delove, prototipove, veće komade | Fine detalje, minijature, nakit, glatke površine |
| Završna obrada | Skidanje podrške, brušenje, lepljenje delova | Wash and Cure (pranje i dodatno UV stvrdnjavanje) |
| Kada biramo | Deo mora da izdrži opterećenje, habanje ili spoljne uslove | Detalj i estetika su prioritet nad izdržljivošću |
To pitanje rešavamo već na prvom razgovoru sa klijentom. Ako je u pitanju funkcionalni deo koji treba da izdrži svakodnevnu upotrebu, ide se na FDM. Ako je prioritet fin detalj, glatka površina ili mala figura poput minijature ili nakita, ide se na resin.
Veći deo od maksimalne radne zapremine se ne odbija, nego se deli na segmente koji se štampaju posebno i posle sklapaju, tako da veličina retko bude prepreka.
Od čega se pravi 3D štampani deo
Materijal se bira prema tome čemu deo služi, ne obrnuto. Kod filamenta najčešće se koriste:
- PLA: najekonomičniji, najveći izbor boja, dobar za detaljne modele i dekorativne predmete. Manje je pogodan za dugo izlaganje suncu i vlazi.
- PETG: čvršći i izdržljiviji od PLA, dobro podnosi vlagu i više temperature. Pogodan je za spoljnu upotrebu i delove koji trpe udarce.
- ASA: najbolja UV i vodena otpornost u ponudi, prvi izbor kad deo stoji napolju na direktnom suncu.
- TPU: fleksibilan i gumast, za delove koji moraju da amortizuju udarce ili se savijaju bez pucanja.
Kod resina postoje posebni materijali za minijature i figurice sa naglaskom na detalj, jak resin za izdržljivije komade, i fleksibilni resin tvrdoće slične auto gumi, za delove koji treba da budu mekani a izdržljivi.
Ovo je kratak pregled, ne kompletna lista. Materijal koji odgovara konkretnom projektu zavisi od uslova upotrebe (temperatura, sunce, vlaga, mehaničko opterećenje), pa se kod nas ta odluka pravi zajedno sa klijentom na osnovu opisa dela.
Za šta se sve koristi 3D štampanje
Primena je šira nego što deluje na prvi pogled:
- Prototipovi: provera oblika i funkcije proizvoda pre nego što se ide u serijsku proizvodnju.
- Funkcionalni i rezervni delovi: zamena za polomljeni deo kućnog aparata, alata ili mašine, koji se više ne proizvodi ili se teško nabavlja.
- Personalizovani proizvodi i pokloni: predmeti napravljeni po meri, imenu ili ideji jedne osobe.
- Modeli za arhitekturu i dizajn: fizički maketi koji pomažu da se ideja sagleda pre gradnje ili proizvodnje.
- Rekviziti: komadi za snimanja, izložbe i scenografiju, često u većim dimenzijama, sklopljeni iz više odštampanih delova.
- Umetnost i dekoracija: skulpture, statue i ukrasni predmeti kod kojih je izgled jednako bitan kao i funkcija.
Koliko traje 3D štampa jednog dela
Vreme zavisi pre svega od veličine dela, visine i gustine ispune. Ne postoji jedno univerzalno vreme koje važi za svaku štampu. Manji funkcionalni delovi obično prođu kroz štampu za nekoliko sati, dok veći ili detaljniji projekti mogu trajati i po nekoliko dana, posebno kad se rade u više delova koji se posle sklapaju. Kad se kreće od ideje, a ne od gotovog fajla, tom vremenu se dodaje i faza 3D modelovanja u Fusion 360, čije trajanje zavisi od složenosti oblika.
Naši štampači imaju kamere i AI koji prati štampu u toku i uočava probleme pre nego što upropaste ceo posao. To ne skraćuje vreme same štampe, ali smanjuje šansu da se greška otkrije tek kad je štampa već pri kraju, što u praksi znači manje ponovljenih štampi i pouzdanije rokove.
Česta pitanja
Da li mi je potreban gotov 3D model da bih naručio štampu?
Ne. Model se može poslati kao gotov fajl (najčešće STL), ili se kreće od skice, mere ili same ideje, koju mi pretvorimo u 3D model kroz 3D modelovanje.
Koja je razlika između 3D štampanja i CNC obrade?
3D štampanje gradi deo dodavanjem materijala sloj po sloj, dok CNC obrada skida materijal iz većeg bloka dok ne ostane željeni oblik. 3D štampanje je fleksibilnije za složene i organske oblike, CNC ima prednost kod određenih metala i velikih serija.
Da li 3D štampani delovi izdržavaju svakodnevnu upotrebu?
Zavisi od materijala. PETG i ASA su birani baš za izdržljivost, habanje i spoljne uslove, dok je PLA više namenjen dekorativnim predmetima i modelima bez velikog mehaničkog opterećenja.
Koliko košta 3D štampanje jednog dela?
Cena zavisi od veličine, materijala, gustine ispune i složenosti oblika, pa se određuje na osnovu konkretnog modela ili opisa dela, ne po fiksnoj tarifi.
Da li 3D štampanje ima ograničenje u veličini?
Da, po jednom komadu (360×360×360 mm kod filamenta na našem najvećem štampaču), ali veći projekti se dele na segmente koji se štampaju posebno i posle sklapaju, tako da veličina retko bude razlog da se projekat odbije.
Ako imaš ideju, skicu ili gotov 3D model i nisi siguran koja tehnologija i koji materijal odgovaraju tvom projektu, pošalji nam ga i javićemo se sa preporukom i procenom.
