Kad kažemo FDM, mislimo na tehnologiju koja topi plastični filament i gradi predmet sloj po sloj, kao pištolj za vrući lepak kojim umesto ruke upravlja robot u tri ose. To je danas najrasprostranjenija tehnologija 3D štampe. Pravi skoro svaki oblik koji zamislite i radi sa širokim izborom materijala. Pogodan način proizvodnje za prototipove, funkcionalne delove i serije koje nisu dovoljno velike da opravdaju klasičnu proizvodnju. Ispod objašnjavamo šta se fizički dešava u glavi za štampanje, šta stvarno možete da napravite ovom tehnologijom i kada je bolji izbor od injekcionog livenja.
Šta je FDM 3D štampanje (i zašto se još zove i FFF)
FDM je skraćenica za Fused Deposition Modeling, a ista tehnologija se često zove i FFF, Fused Filament Fabrication. Iza dva imena stoji patent, ne razlika u postupku: naziv FDM je zaštitni žig kompanije Stratasys, koja ga je patentirala devedesetih godina. Kad je patent istekao i zajednica open-source štampača, takozvani RepRap pokret, počela da pravi sopstvene mašine, trebalo joj je ime koje nije nečiji zaštitni znak, pa je nastao FFF. Kažete FDM ili kažete FFF, mislite na potpuno istu stvar.
Princip je jednostavan: plastična žica, filament, gura se kroz zagrejanu glavu za štampanje, topi se i izlazi kroz uski otvor (nozlu) u obliku tanke niti. Ta nit se polaže po unapred određenoj putanji, sloj se ohladi i stvrdne, a onda počinje sledeći sloj na njemu. Predmet tako raste odozdo naviše, sloj po sloj, dok se ne završi.
Kako FDM 3D štampanje zapravo radi

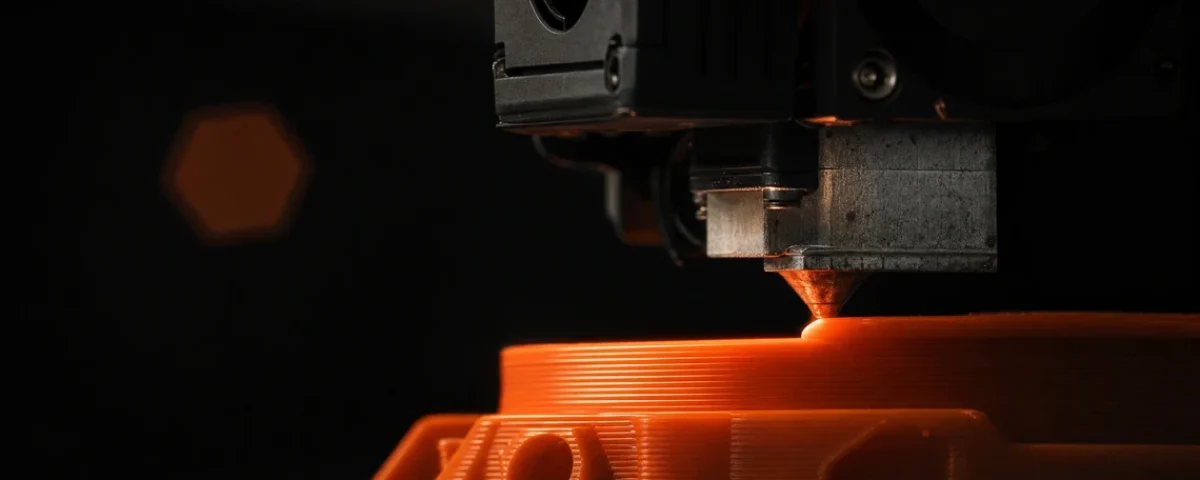

Najlakše je zamisliti pištolj za vrući lepak. Kod običnog pištolja lepak izlazi rastopljen i vi njime rukom crtate liniju. FDM štampač radi identičnu stvar, samo što je pištolj pričvršćen na robotski mehanizam koji ga pomera po X, Y i Z osi sa preciznošću od desetinki milimetra. Linija se ne crta u jednoj ravni, nego u hiljadama tankih slojeva jednog na drugom, dok se ne dobije pun trodimenzionalni oblik.
Kad novi sloj filamenta padne na prethodni, taj donji sloj je još dovoljno topao da omekša na površini, i slojevi se mikroskopski stope u jedan komad. Zato je kontrola temperature toliko bitna: pretopljen filament se razliva i gubi preciznost, prehladan se ne lepi dovoljno dobro za sledeći sloj, i deo puca po slojevima.
Temperatura na kojoj se filament topi zavisi od materijala, ali se kod većine standardnih filamenata kreće između 220°C i 250°C. Ta temperatura mora ostati strogo lokalizovana na sam vrh glave za štampanje, tik iznad nozle. Ako bi se penjala naviše duž filamenta, on bi omekšao pre nego što stigne do nozle i zaglavio bi mehanizam koji ga gura napred. Zato hotend ima nekoliko odvojenih delova, svaki sa jasnim zadatkom da tu granicu između vrelog i hladnog drži tačno tamo gde treba.
Anatomija hotenda: šta se dešava u glavi za štampanje
Ako pratite filament kroz glavu za štampanje odozgo naniže, prolazi kroz šest funkcionalnih celina. Svaka rešava jedan deo istog problema: kako dovesti čvrst filament do vrha i pretvoriti ga u kontrolisan mlaz rastopljenog materijala, a da sve iznad tačke topljenja ne postane kaša.
- PTFE cev vodi filament od kalema do glave za štampanje glatko i bez trenja, tako da mehanizam koji gura filament radi ravnomerno.
- Toplotni izduv (heatsink) hladi gornji deo hotenda i sprečava da toplota iz donjeg, zagrejanog dela putuje naviše duž filamenta.
- Ventilator za štampu hladi već odštampane slojeve, ne sam hotend, tako da se svež materijal brže stegne i deo zadrži oštre ivice.
- Toplotna kočnica (heat break) je granica između hladnog i toplog dela: uzan kanal koji filament prelazi u deliću sekunde, tako da čvrst deo filamenta iznad ostaje čvrst i može da gura kao klip, dok se samo deo ispod topi.
- Blok grejač zagreva filament do radne temperature, tačno u zoni neposredno iznad nozle.
- Nozla je poslednja tačka pre nego što materijal izađe napolje. Njen prečnik direktno određuje koliko je linija tanka i koliko detalja štampač može da izvuče, o čemu smo pisali detaljnije u tekstu o nozlama 3D štampača.
Naši štampači imaju kamere i softver koji prate ovaj proces uživo i prepoznaju problem, odlepljen sloj, začepljenu nozlu, pomeren deo, pre nego što ceo print propadne. To nam štedi materijal, a klijentima štedi vreme, jer se greška hvata rano, a ne posle dvanaest sati štampe.
Šta sve možete napraviti FDM 3D štampom
Odgovor je gotovo bilo koji oblik koji možete da zamislite, uključujući oblike koje klasična proizvodnja, glodanje, livenje, štancovanje, ne bi mogla da napravi u jednom komadu: unutrašnje kanale, organske krivine, sklopove sa pokretnim delovima odštampane odjednom. Realna granica je veličina dela i izbor materijala, ne sam oblik.
Kod nas se jedan deo štampa u radnom prostoru do 360×360×360 mm, a veći projekti se dele na segmente koji se posle sklapaju, tako da je gornja granica veličine praktično stvar dogovora, a ne tehnologije. Materijal se bira prema nameni:
- PLA za brze prototipove, dekorativne predmete i delove koji ne trpe veliko opterećenje ili toplotu.
- PETG za delove koji moraju da izdrže udarce, vlagu i blagu spoljnu upotrebu.
- ASA za delove izložene suncu, vremenskim uslovima i višim temperaturama.
- Fleksibilni TPU za zaptivke, zaštitne slojeve i sve što treba da se savija umesto da pukne.
- Ojačane i tehničke varijante (karbonska vlakna, polikarbonat, najlon) za mehaničke delove koji trpe stalno opterećenje ili visoku temperaturu.
Ceo pregled materijala i njihovih svojstava je u tekstu o filamentu za 3D štampu. Ovde je bitno samo da FDM nije jedan materijal, nego čitava paleta koju biramo prema tome šta deo treba da izdrži.
Štampač takođe može da kombinuje do pet boja ili pet različitih materijala u jednom printu. Funkcionalni deo i njegov estetski sloj mogu tako da nastanu u istoj štampi, bez lepljenja i sklapanja posle.
Kada je FDM najbolji izbor (i kada nije jedina opcija)
3D štampa uopšte, a FDM posebno, nije univerzalno najbolji način proizvodnje za sve. Jeste jedan od najboljih načina kad ekonomika ima smisla, a to je tačno onaj prostor između pojedinačnog prototipa i prave masovne proizvodnje.
Injekciono livenje zahteva izradu kalupa, a taj kalup je ozbiljna investicija unapred, koja se isplati tek kada se pravi zaista veliki broj istovetnih komada. Većina proizvoda uopšte ne treba milionske tiraže: prave se u serijama od par stotina do nekoliko desetina hiljada komada tokom godinu ili dve, i baš za taj opseg 3D štampa često ostaje isplativija od livenja, jer nema trošak alata koji se prvo mora otplatiti.
| FDM 3D štampa | Injekciono livenje | |
|---|---|---|
| Trošak alata | Nema, štampa se direktno iz 3D modela | Kalup, često najveća pojedinačna stavka u budžetu |
| Isplativo za | Prototipove, male i srednje serije | Velike serije, gde se trošak kalupa razdeli na mnogo komada |
| Promena dizajna | Menja se model, sledeći print je već novi | Zahteva novi ili prepravljen kalup |
| Vreme do prvog dela | Dani | Nedelje do meseci, zbog izrade kalupa |
Iz našeg iskustva, klijenti najčešće greše kad odmah krenu da traže ponudu za injekciono livenje, iako im realno treba par stotina do par hiljada komada. U tom opsegu FDM štampa gotovo uvek izađe jeftinije po komadu, jer se ceo trošak alata jednostavno preskoči. Livenje ima smisla tek kad su količine dovoljno velike da razdele tu investiciju na mnogo jedinica.
Za delove gde je najbitniji sitan detalj, nakit, minijature, figurice, ili glatka površina, resin (SLA) štampa obično daje bolji rezultat od FDM-a. O razlikama između FDM, resin i SLS tehnologije pišemo posebno u tekstu o SLS štampi. Za sve ostalo, funkcionalne delove, prototipove i serije koje ne opravdavaju kalup, FDM ostaje prvi izbor.
Česta pitanja
Da li su FDM i FFF ista tehnologija?
Da. FDM (Fused Deposition Modeling) je naziv zaštićen kao žig kompanije Stratasys, dok se FFF (Fused Filament Fabrication) koristi za potpuno istu tehnologiju kad je izvode drugi proizvođači i open-source zajednica. Razlika je isključivo u nazivu, ne u postupku.
Na kojoj temperaturi se topi filament kod FDM štampe?
Kod većine standardnih filamenata (PLA, PETG, ASA) temperatura topljenja u glavi za štampanje je između 220°C i 250°C. Tehnički materijali poput polikarbonata ili ojačanog najlona traže znatno veću temperaturu, jer imaju viši prag topljenja.
Koliko veliki deo može da se odštampa FDM tehnologijom?
Jedan komad se kod nas štampa u radnom prostoru do 360×360×360 mm. Veći projekti se dele na više segmenata koji se štampaju posebno i posle sklapaju, tako da veličina retko bude stvarna prepreka.
Da li je FDM štampa dovoljno precizna za funkcionalne delove?
Jeste, uz odgovarajući materijal i podešavanja. FDM se svakodnevno koristi za mehaničke delove, kućišta, nosače i prototipove koji moraju tačno da se uklope, ne samo za dekorativne predmete.
Kada se FDM štampa više isplati od injekcionog livenja?
Kod prototipova, malih i srednjih serija, od par komada do nekoliko desetina hiljada, i kod delova koji se često menjaju. Injekciono livenje počinje da se isplati tek kad je tiraž dovoljno veliki da razdeli trošak kalupa na mnogo komada.
Ako niste sigurni da li FDM štampa odgovara vašem projektu, pošaljite nam model ili opis ideje preko stranice za filament 3D štampu i javićemo se sa preporukom materijala i procenom cene.
