Visina sloja (layer height) je debljina jednog sloja filamenta koji FDM štampač nanosi pri svakom prolazu glave, i to je jedan od parametara koji najdirektnije određuje kako će gotov deo izgledati i koliko dugo će štampa trajati. Niža visina sloja, recimo 0,12 mm, daje glađu površinu i finiji detalj, ali znači i duplo ili trostruko više prolaza glave za istu visinu modela. Viša visina sloja, recimo 0,28 ili 0,3 mm, štampa se brže i jeftinije, ali sloj po sloj postaje vidljiviji na oku i pod prstima. U nastavku objašnjavamo kako se broj slojeva zapravo računa, kako u našoj radionici biramo visinu sloja za konkretan projekat i zašto na jednom te istom modelu ponekad kombinujemo više visina odjednom.
Šta je visina sloja i zašto najviše utiče na rezultat

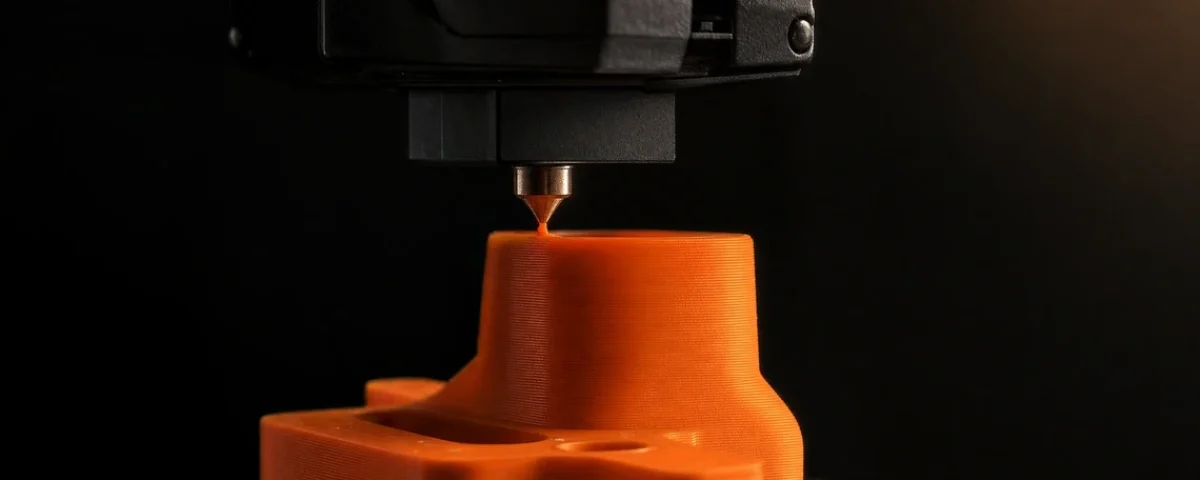

FDM štampač gradi deo tako što ekstrudira rastopljeni filament kroz nozlu, sloj po sloj, od osnove naviše. Visina sloja je debljina tog jednog sloja, mereno vertikalno, i predstavlja fizičku granicu koliko fino štampač može da prati konturu modela u tom pravcu. Tu vrednost pre samog štampanja podešava slicer, softver koji model deli na slojeve i generiše g-code za štampač.
Visina sloja nije proizvoljan broj, vezana je za prečnik nozle. Uobičajeno pravilo u industriji je da visina sloja iznosi otprilike 25 do 80 procenata prečnika nozle. Kod standardne nozle od 0,4 mm to praktično znači opseg od oko 0,1 do 0,32 mm, sa 0,2 mm kao najčešćim podrazumevanim izborom u većini slajsera. Manje ili veće vrednosti su tehnički moguće, ali izlaze iz opsega u kom štampač pouzdano slaže slojeve jedan na drugi.
Kako visina sloja utiče na kvalitet štampe
Što je sloj tanji, kontura modela je finija, a „stepenasti“ efekat na zakrivljenim i kosim površinama manje vidljiv.
Svaki sloj je u suštini horizontalna traka određene debljine. Kad štampač gradi kosu ili zaobljenu površinu, ta površina se u stvari sastoji od niza malih stepenika. Tanji sloj znači sitnije, manje uočljive stepenike, pa zaobljene ivice i detalji izlaze glađi. Kod viših slojeva ti stepenici postaju vidljiviji, posebno na uglovima i krivinama, dok na ravnim, vertikalnim zidovima razlika u kvalitetu praktično nestaje.
Visina sloja ne utiče podjednako na sve delove modela. Ravni, vertikalni zidovi izgledaju skoro isto na 0,12 mm i na 0,28 mm. Razlika se najviše vidi na zakrivljenim površinama, kosim ivicama i sitnim reljefnim detaljima: tekstu, logotipima, finim ornamentima.
Kako visina sloja utiče na brzinu štampe i na cenu
Svaki sloj znači pun prolazak glave preko cele površine tog preseka modela. Ako prepolovite visinu sloja, štampač mora da odradi otprilike duplo više prolaza da bi napravio istu visinu modela, što direktno duplira vreme mašine na tom delu štampe.
Kod projekata gde je brzina prioritet, umesto standardne 0,4 mm nozle prelazimo na 0,6 mm nozlu i uz nju podižemo visinu sloja na 0,3 mm. Ta kombinacija zajedno daje najveće ubrzanje štampe koje realno možemo da ponudimo, a da deo i dalje ostane funkcionalno ispravan i vizuelno prihvatljiv za većinu primena.
Vreme mašine je direktan trošak, i baš zato visina sloja utiče na cenu koliko i na izgled. Deo koji se štampa brže troši manje vremena na mašini, a to vreme je ono što se najviše odražava na finalnu cenu izrade.
Kako se računa broj slojeva u 3D štampi
Formula je ista za svaki model:
Broj slojeva = visina modela / visina sloja
Primer: model je visok 10 mm, a štampa se na visini sloja od 0,2 mm.
10 mm / 0,2 mm = 50 slojeva
Taj model se, dakle, gradi u 50 horizontalnih prolaza glave, jedan preko drugog. Račun ostaje isti bez obzira na visinu modela ili izabranu visinu sloja, menjaju se samo brojevi.
Za poređenje, isti model od 10 mm na drugim visinama sloja:
| Visina sloja | Broj slojeva za model od 10 mm |
|---|---|
| 0,1 mm | 100 slojeva |
| 0,2 mm | 50 slojeva |
| 0,28 mm | 36 slojeva (zaokruženo naviše) |
| 0,3 mm | 34 slojeva (zaokruženo naviše) |
Razlika između 100 i 34 sloja za isti model od samo 10 mm pokazuje koliko visina sloja realno utiče na broj prolaza glave, pa time i na vreme štampe.
Varijabilna visina sloja: detalj i brzina bez kompromisa
Većina modela nema podjednako zahtevne delove. Zamislite figuricu sa jednostavnim, ravnim postoljem i detaljnim licem na vrhu: postolje ne nosi nikakav vizuelni zahtev, dok lice mora da izgleda glatko i precizno.
Varijabilna visina sloja (variable layer height) rešava tačno taj problem. Umesto da se ceo model štampa na jednoj, fiksnoj visini sloja, slicer menja visinu sloja duž visine modela: veću tamo gde detalj nije bitan, a finiju tačno na onim segmentima gde je detalj ili glatka površina zaista potrebna. Ovu funkciju danas nude gotovo svi popularni slajseri.
Kod modela koji kombinuju veće, jednostavne partije i sitnije, detaljnije segmente retko štampamo ceo deo na jednoj visini sloja. Grublje partije idu na veću visinu, a deo koji nosi detalj ili se vidi izbliza spuštamo na finiju visinu. Rezultat je isti vizuelni kvalitet tamo gde je bitan, kraće vreme mašine tamo gde nije, manja potrošnja materijala i, u krajnjoj liniji, niža cena koju prenosimo na klijenta.
Ovaj pristup izbegava najgoru kombinaciju: da se ceo model štampa na finoj visini sloja zbog jednog malog detalja, kad taj nivo preciznosti realno treba na maloj površini dela.
Koju visinu sloja izabrati za svoj projekat
Odabir zavisi od toga šta deo treba da radi i koliko brzo je potreban.
| Visina sloja | Brzina | Nivo detalja | Kada je biramo |
|---|---|---|---|
| 0,1 do 0,12 mm | spora | vrlo fina | figure, modeli sa sitnim reljefom, delovi za prezentaciju |
| 0,16 do 0,2 mm | standardna | dobra | podrazumevani izbor za većinu projekata |
| 0,24 do 0,28 mm | brža | osrednja | veći funkcionalni delovi, prototipovi bez estetskih zahteva |
| 0,3 mm (uz 0,6 mm nozlu) | najbrža | gruba | masivni delovi, kratki rokovi |
Visina sloja od 0,3 mm ili više ima smisla samo uz širu nozlu, od 0,6 mm naviše. Na standardnoj 0,4 mm nozli tako visok sloj izlazi iz preporučenog opsega, pa štampač teže održava adheziju između slojeva, što povećava rizik od greške u toku štampe.
Kad je detalj toliko fin da ga FDM fizički ne može da dostigne ni na najnižoj visini sloja, pravi alat više nije podešavanje visine, nego promena tehnologije. O tome kada je resin štampa bolji izbor od FDM-a pisali smo posebno.
Česta pitanja o visini sloja u FDM štampanju
Kolika je standardna visina sloja za FDM 3D štampanje?
Standardna, podrazumevana visina sloja je 0,2 mm, u kombinaciji sa nozlom od 0,4 mm. To je i naš podrazumevani izbor za projekte koji nemaju poseban zahtev za brzinom ili izuzetno finim detaljem, jer daje pravi balans kvaliteta i vremena štampe.
Kako se izračunava broj slojeva u 3D štampi?
Broj slojeva se dobija deljenjem visine modela sa izabranom visinom sloja. Za model visok 10 mm, štampan na 0,2 mm, računica je 10 podeljeno sa 0,2, što daje 50 slojeva. Ista formula važi za bilo koju visinu modela i bilo koju izabranu visinu sloja.
Da li niža visina sloja uvek znači bolji rezultat?
Ne nužno. Niža visina sloja daje finiji vizuelni detalj i glađu površinu, ali produžava štampu i podiže cenu. Za funkcionalni deo koji se ne vidi izbliza, standardna ili viša visina sloja je često pametniji izbor, jer ista funkcionalnost dolazi brže i jeftinije.
Šta je varijabilna visina sloja i kada se koristi?
Varijabilna visina sloja je funkcija slicera koja menja visinu sloja duž visine modela, umesto da ceo deo štampa na jednoj fiksnoj vrednosti. Koristimo je kada model kombinuje jednostavne i detaljne segmente, tako da se fina visina primeni samo tamo gde je detalj zaista potreban, a ostatak modela ide brže i jeftinije.
Da li visina sloja utiče na cenu 3D štampe?
Da, direktno. Niža visina sloja znači više prolaza glave i duže vreme mašine, a vreme mašine je glavni deo troška izrade. Kad kombinacija visine sloja i nozle omogući brže štampanje bez gubitka funkcionalnog kvaliteta, tu uštedu vremena prenosimo na cenu koju klijent plaća.
Ako imate model i niste sigurni da li mu treba fina visina sloja svuda ili samo na delu koji se vidi, pošaljite nam fajl. Predložićemo kombinaciju nozle i visine sloja koja daje najbolji odnos kvaliteta, brzine i cene za taj konkretan projekat, kroz filament 3D štampanje.
